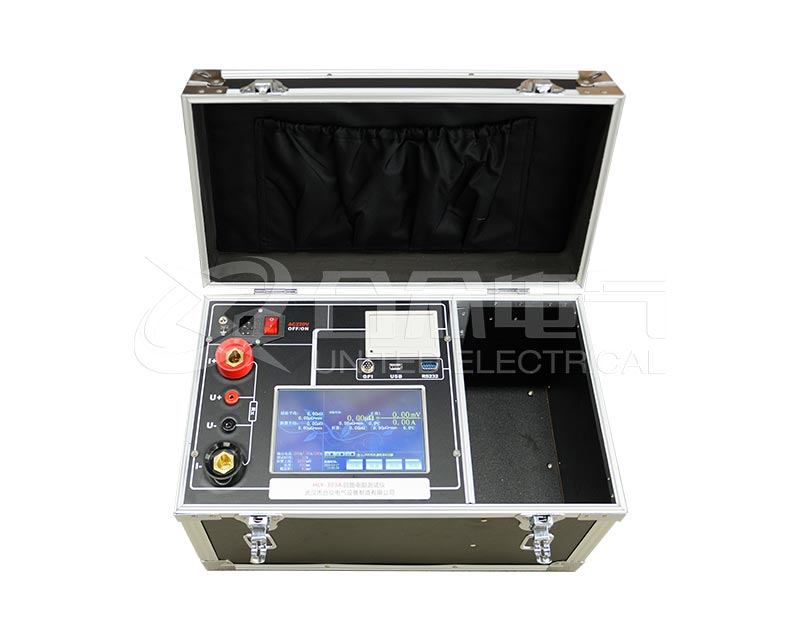

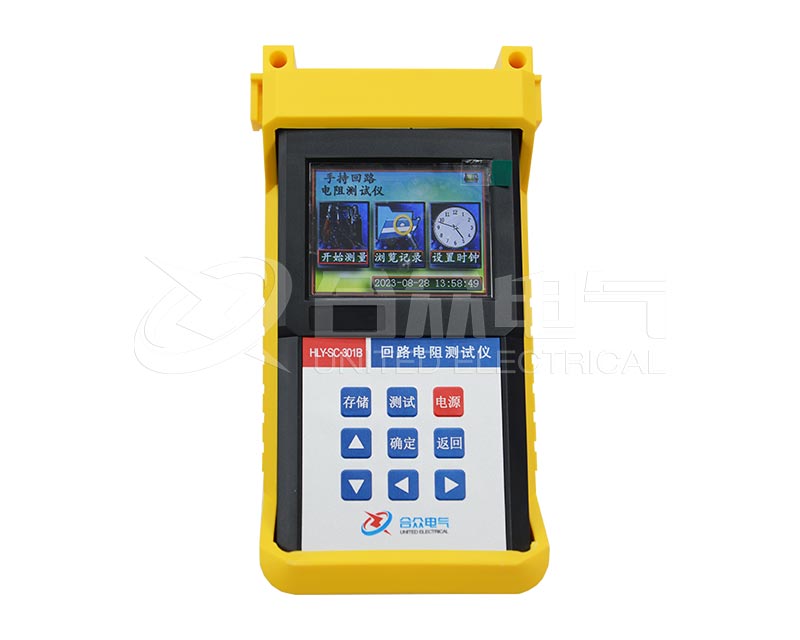

回路電阻測試儀在測量時，由高頻開關電源輸出100A或更大的電流，施加于被測電阻的兩個端鈕之間，通過采樣電路采集電流流過被測電阻所產生壓降的模擬信號，經前置放大器放大后，由A/D轉換器將模擬信號轉換成數字信號，再經微處理器對數據進行濾波、運算、處理，根據串聯電路電流處處相等的原理，通過歐姆定律R=U/I，由負載兩端的壓降U和回路中的電流I之比得出被測體的直流電阻值。

需要注意的問題有：

必須將功能開關置于調零狀態時方可開機；

開機后務必注意儀器前面板的正常指示燈是否亮，如果不亮則說明儀器工作不正常，應立即關機；

儀器開機后，測量前應進行調零，只有調零正常，方能使用；

不要接錯電流端與電位端:不要在回路電阻測試儀輸出電流的情況下突然關機；

儀器使用后將回路電阻測試儀的電流端與儀器的C1、C2端鈕斷開后關機；

實際檢定時，有時需將本儀器的C1端和P1端鈕(電流低端和電位低端)用導線連起來后使用；

儀器關機后，如需再使用，應等待五分鐘后再開機。

回路電阻測試儀使用注意事項

a.試驗時接地端必須可靠接地；

b.試驗時不允許不相干的物品堆放在設備面板上和周圍；

c.開機前請檢查電源電壓:交流220V+10%50Hz；

d.更換保險管和配件時，使用與本儀器相同的型號;

e.注意防潮防油污;

f.試驗時確認被測設備已斷電，并與其它帶電設備斷開。

設備的保養

每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。

保險管的更換方法

儀器的保險管與儀器的電源插座連為一體，更換時首先應拔掉電源線，用小一字改錐從上方撥出保險盒。
