時間特性試驗

時間元件的準確度表示

延時元件的準確度表示

延時元件動作時間的準確度采用以下任一種方式表示：

a)一個整定時間的百分比；

b)一個整定時間的百分比和一個固定的最小延時誤差值(這個值可能會超過整定時間的百分比值)。例如5%或20ms,其中較大的一個；

c)一個固定的絕對值,例如20ms。

瞬時元件的準確度表示

瞬時元件動作時間的測量準確度用最大誤差值表示,最大誤差值由5次連續的測量值來進行驗證動作時間最大值應表示為絕對時間,例如20ms。

試驗內容

時間特性試驗適用于觸點時，包括以下內容：

動合觸點閉合時間測試；

動斷觸點斷開時間測試；

動合觸點斷開時間測試；

動斷觸點閉合時間測試；

動合觸點在動作(或返回)過程中回跳時間測試；

動斷觸點在動作(或返回)過程中回跳時間測試；

時間特性適用于繼電器及裝置時，包括以下內容：

動作時間測試；

對處于釋放狀態的繼電器或裝置，當激勵量突變至規定值的瞬間開始到繼電器或裝置動作出口可靠動作為止所經歷的時間,此時間為動作時間。

對于動作出口采用觸點的繼電器或裝置,動作出口可靠動作是指其動合觸點可靠閉合或者動斷觸點可靠斷開。

對于動作出口采用其他形式的繼電器或裝置,動作出口可靠動作是指輸出信號變換至可靠動作狀態。

返回時間測試：

對處于動作狀態的繼電器或裝置，當激勵量突變至規定值的瞬間開始到繼電器觸點或裝置的動作出口可靠返回為止所經歷的時間，此時間為返回時間。

對于動作出口采用觸點的繼電器或裝置，出口可靠返回是指其動斷觸點可靠閉合或者動合觸點可靠斷開。

對于動作出口采用其他形式的繼電器或裝置,動作出口可靠返回是指輸出信號變換至可靠返回狀態。

測試方法

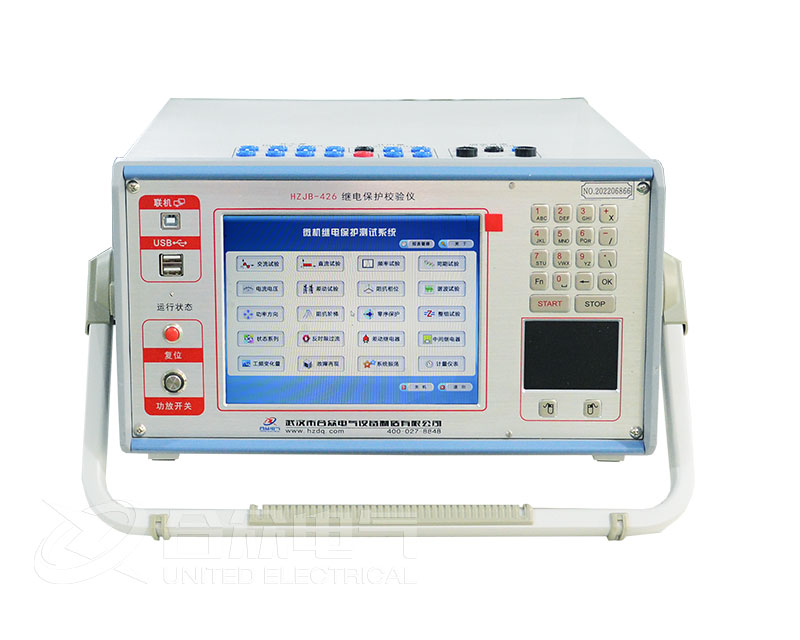

時間參數測試用示波器或具備時間測試功能的繼電保護裝置測試儀器進行測試；對測試時間大于1h時,可配合時鐘進行測試。觸點回跳時間測試,采用示波器或觸點回跳時間測量儀進行。

按產品標準或技術條件規定，然施加規定的激勵量或特性量。

測量5次。

確定時間參數的準確度，平均誤差和一致性測試。

要求

測試要求如下

試驗過程中,被試設備動作前后線圈電壓波動不應超過5%;)對直流繼電器的時間參數測試,當時間參數小于1s時,應注意測試電路參數對測試結果的b)影響；

應注意試驗電路中操作開關不同步對時間參數測試引起的誤差；

應注意多組觸點由于觸點不同步對測試結果的影響。
