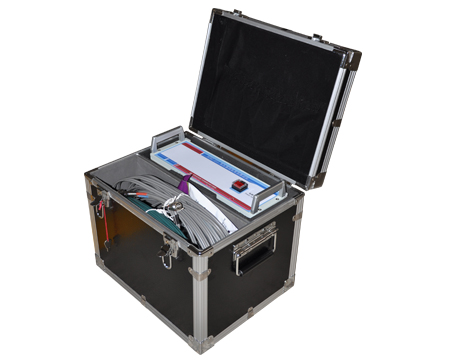

變壓器的一系列測試儀有很多需要正確接線才能測試，下面合眾電氣專家舉例解釋一些，變壓器繞組變形測試儀三相Y形測量接線。

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在Y形的A相、綠夾子定義為測量，鉗在B相上。
  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一接地線到鐵芯接地。

  4、以上接線完成對三相Y形的AB相測量接線。

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在Y形的B相、綠夾子定義為測量，鉗在C相上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一接地線到鐵芯接地。

  4、以上接線完成對三相Y形的BC相測量接線。

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在Y形的C相、綠夾子定義為測量，鉗在A相上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。

  4、以上接線完成對三相Y形的CA相測量接線。

  變壓器繞組變形測試儀三相Y形測量接線，如果需要采購電力測試設備，請?jiān)诰€(xiàn)聯系我們客服，我們將安排專業業務人員和您對接。
