開關絕緣電阻測量
1、試驗目的

(1) 斷路器合閘狀態(tài)下量絕緣電阻，主要檢查絕緣拉桿、套管及絕緣介質的絕緣狀況。斷路器分閘狀態(tài)下測量絕緣電阻，主要檢查各端口之間的絕緣以及內部滅弧室是否受潮或燒傷。

(2) 隔離開關主要是測量支持絕緣子及提升桿的絕緣電阻，因次進行整體對地絕緣測量即可。

2、試驗方法

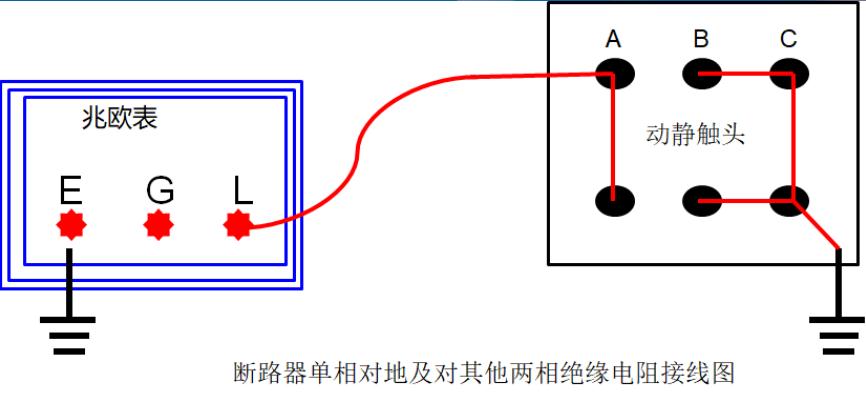

使用絕緣電阻測試儀，也稱數字兆歐表，按照接線圖連接，對高壓開關絕緣電阻進行測試試驗。

3、試驗結果判斷

1）真空斷路器:運行中24kV以下絕緣電阻應大于300MΩ: 24kV-40.5kV絕緣電阻應大于1000MΩ；

2）SF6斷路器:絕緣電阻與歷年相比應無明顯差別；

3）隔離開關:運行中24kV以下者應大于300MΩ；24kV-40.5kV之間者應大于1000MΩ。
