微機繼電保護測試儀（鍵盤版）設置狀態條件，微機繼電保護測試儀（鍵盤版）試驗步驟3：設置狀態條件。

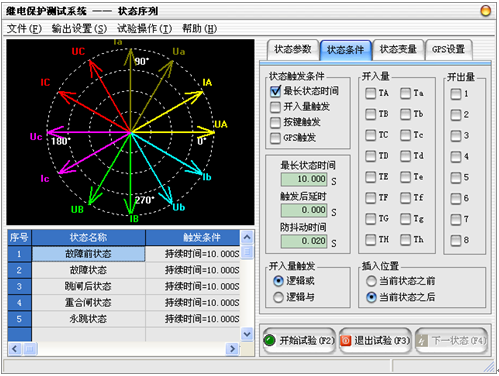

  在微機繼電保護測試儀（鍵盤版）“狀態條件”屬性頁中設置當前狀態的觸發條件。最長狀態時間和開入量觸發可同時選擇作為一種觸發條件。兩者為“或”的關系，只要其中一個條件滿足，試驗將進入到下一狀態。在故障前狀態最長狀態時間的設定時，一般要大于保護裝置的整組復歸或重合閘的充電時間。當滿足所設置的觸發條件后，試驗自動進入到下一狀態。觸發條件滿足后，測試儀的對該狀態的輸出要在觸發后延時結束后（設置了觸發后延時時間），方進入到下一試驗狀態。在“狀態條件”屬性頁中還可以設置開入量、開出量和狀態插入的位置。

  微機繼電保護測試儀（鍵盤版）最長狀態時間：測試儀輸出某一狀態量的最長狀態時間，結束后進入下一狀態。

  開入量觸發：測試儀接收到保護動作信號，并滿足設置的邏輯關系后，自動進入下一狀態。

  微機繼電保護測試儀（鍵盤版）按鍵觸發：單擊“下一狀態”按鍵或F4快捷鍵進入下一狀態。

  GPS觸發：將GPS同步時鐘裝置與主機相連，當下一個整點分鐘到時，軟件自動輸出下一狀態。

  開入量：通過選擇開入接點之間的邏輯關系，可以同時記錄多接點的保護動作情況。

  開出量：進入狀態后，測試儀各開出量的狀態是斷開還是閉合。

  微機繼電保護測試儀（鍵盤版）觸發后延時：狀態被觸發后經此延時才進入。

  微機繼電保護測試儀（鍵盤版）防抖動時間：當保護裝置的動作接點閉合或打開時間小于該時間，則接點動作不被確認。
