了解更多變壓器測試設備接線常識，武漢合眾電氣工程師介紹，變壓器繞組變形測試儀X、Y、Z接線。

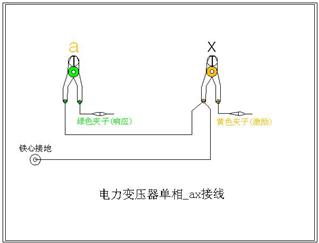

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在單相的y點、綠夾子定義為測量，鉗在b點上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。

  4、以上接線完成對單相X的測量接線。

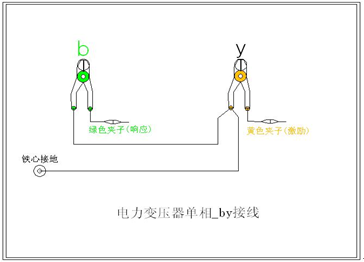

  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在單相的y點、綠夾子定義為測量，鉗在b點上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。

  4、以上接線完成對單相Y的測量接線。
  1、測量系統共一點接地，取變壓器鐵芯接地。

  2、黃夾子定義為輸入，鉗在單相的z點、綠夾子定義為測量，鉗在c點上。

  3、地線連接網依次由綠夾子地線孔插入接地線至黃夾子地線孔，再連接一地線到鐵芯接地。

  4、以上接線完成對單相Z的測量接線。
  注意事項：該儀器在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。

  注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。

  本文是變壓器繞組變形測試儀X、Y、Z接線，如果需要采購電力測試設備，請在線聯系合眾電氣。
