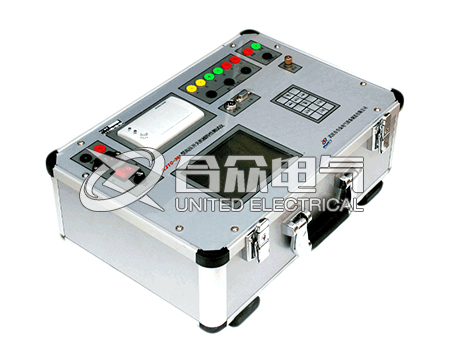

高壓開關動特性測試儀，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。其主要特點是，除了滿足市場上一般的高壓開關的動特性測試外，還滿足西門子石墨觸頭開關的測試，能可靠測試石墨觸頭開關3個斷口的動態電阻波形。

  高壓開關動特性測試儀測試設置方法

  ①傳感器類型：有直線電阻、旋轉電阻以及加速度傳感器和光電傳感器幾項。根據所用的傳感器進行相應設定即可。若無傳感器選擇無。

  ②傳感器安裝：根據傳感器安裝位置不同，選取不同。安裝一個傳感器三相聯動機構，選擇三相聯動;安裝三個傳感器，選擇三相同測。

  ③速度測試：如不需速度試驗，將此項關閉，可以縮短試驗時間，減輕試驗強度。

  ④速度定義：儀器已經固化了幾種常規速度定義(注：此定義可以根據需要用PC機對儀器重新定義并固化)，根據開關型號不同，選取相應的定義。如果找不到相應的定義，則一般取“合前分后10ms”測出“時間-行程特性曲線”再在曲線上進行相應分析得到相應速度值。

  ⑤行程測試：用直線傳感器合光電傳感器測試時，可以將此項開啟，可以測試行程。用其他傳感器或者不想測試行程時，此項設置關閉。

  ⑥標程設定：用旋轉傳感器和加速度傳感器測速時，輸入開關的總行程值。用直線傳感器和光電傳感器測試時，輸入傳感器的標注行程值。

  ⑦觸發方式：內電源內觸發：用儀器內部直流電源進行分、合閘操作。

  外電源外觸發：儀器內部直流電源不工作，用現場電源(交流直流均可)操作開關動作。儀器做合(分)閘時，儀器的“外觸發”接線直接并接到合(分)閘線圈上，開關動作時，儀器從線圈上取電壓信號作計時起點。

  輔助觸點觸發：沒有線圈上電的信號，可采用輔助觸點方式觸發測試。

  傳感器觸發：手動開關，沒有電控機構，無法有記時起點?？蛇x用傳感器動作時作為記時起點進行測量。

  手動開關：手動開關的測量。只需要接上斷口線，然后做合，分閘測試。儀器處于等待狀態。再手動分合開關即可。

  ⑧測試時長：指內部電源輸出操作電壓的時間長度。

  250ms :一般常規開關的單分、單合試驗，選250ms時長。

  2500ms :一般開關做重合閘操作時，選此測試時長。合—分，分—合，分—合—分。

  25000ms : 一般接觸開關，分合刀閘前有預動作的，分合刀閘所需要時間很長的。

  ⑨電阻類型：金屬觸頭：常規金屬觸頭開關，設置為關閉。

  合閘電阻：對于帶合閘電阻的開關，若要測試合閘電阻，設置為合閘電阻，若不測試合閘電阻，則設置為關閉。

  石墨觸頭：對于西門子石墨觸頭開關。測試時，必須設置石墨觸頭。

  ⑩預儲能時長：有需要預先儲能的開關，設置此項。一般選擇無。

  武漢市合眾電氣提示：所有選項完成后，將光標移至屏幕最下方的確定上，再按確定鍵，即算完成所有設置。
